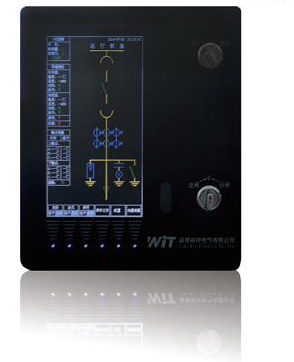

SC300-SC900系列开关柜智能操控装置
当前位置:网站首页 >> 产品展示  >> SC300-SC900系列开关柜智能操控装置

SC300-SC900系列开关柜智能操控装置概述

SC300-SC900系列开关柜智能操控装置概述

产品简述:

全新概念的开关柜状态智能操控装置功能强大,用于3~35KV 户内开关柜,取代现有的一次回路模拟、带电显示器、自动加热除湿控制器、断路器分合闸按钮、断路器分合闸状态指示、接地开关指示、增加了智能语音防误、带电提示、综合电力参数显示、人体感应等功能及RS485 通信接口,适用于中置柜、手车柜、固定柜、环网柜等多种开关柜。
浏览:2974
  • 产品概述
  • 功能配置
  • 技术指标
  • 资料下载
产品概述
    全新概念的开关柜状态智能操控装置功能强大,用于3~35KV 户内开关柜,取代现有的一次回路模拟、带电显示器、自动加热除湿控制器、断路器分合闸按钮、断路器分合闸状态指示、接地开关指示、增加了智能语音防误、带电提示、综合电力参数显示、人体感应等功能及RS485 通信接口,适用于中置柜、手车柜、固定柜、环网柜等多种开关柜。
功能特点
    本产品采用单片机控制,增加了智能化功能,除可显示开关分合状态外,还可判断指出开关手车是处于试验位置与工作位置之间,还是处于柜体之外,增加了语音防误提示功能、数字仪表功能和过热报警等功能。抗干扰能力强:采用独特的抗干扰技术。高可靠性:采用工业级电子元件。寿命长:产品设计寿命30 年,保用10 年。量身定做:根据用户不同要求,设计不同的功能组合。同时本仪器外观精致,美观、简化、美化了开关柜面板。
    其次,具备温湿度、电压、电流、有功功率、无功功率等电力参数数字显示,触头电缆搭接头实时在线监测,及人体感应柜内照明功能。RS485 通讯接口使其具备了与变电站其它设备,组成实现的微机防误监控系统;结合最新的断路器发展趋势开发新一代的智能操作装置等多项扩展功能。
功能特点
    本产品采用单片机控制,增加了智能化功能,除可显示开关分合状态外,还可判断指出开关手车是处于试验位置与工作位置之间,还是处于柜体之外,增加了语音防误提示功能、数字仪表功能和过热报警等功能。抗干扰能力强:采用独特的抗干扰技术。高可靠性:采用工业级电子元件。寿命长:产品设计寿命30 年,保用10 年。量身定做:根据用户不同要求,设计不同的功能组合。同时本仪器外观精致,美观、简化、美化了开关柜面板。
    其次,具备温湿度、电压、电流、有功功率、无功功率等电力参数数字显示,触头电缆搭接头实时在线监测,及人体感应柜内照明功能。RS485 通讯接口使其具备了与变电站其它设备,组成实现的微机防误监控系统;结合最新的断路器发展趋势开发新一代的智能操作装置等多项扩展功能。



技术指标
断路器状态显示
1、断路器分、合闸,应为无源触点输入;
2、断路器合闸时,断路器常开触点闭合,红色模拟条发光;
3、断路器分闸时,断路器常闭触点闭合,绿色模拟条发光。
断路器位置显示
1、工作位置触点闭合时,显示断路器位于工作位置;
2、试验位置触点闭合时,显示断路器位于试验位置;
3、断路器手车位于试验位置与工作位置之间时,发光管均不发光。
接地开关位置显示
    无源接点输入闭合,显示接地开关合闸;无源接点输入断开,显示接地开关分闸。
弹簧储能显示
    无源触点闭合,显示断路器已储能。
注:装置模拟显示输入接点均来自断路器辅助触点及行程开关,均为无源接点。
高压带电显示部分
1、LED 启辉电压(KV):额定相电压×0.15~0.65;
2、闭锁转换电压(KV):额定相电压×0.15~0.65;
    当高压任一相或三相都带电时,装置高压带电指示灯A、B、C相,对应指示灯(红色)亮,电磁闭锁输出为常开点,闭锁解除指示灯(绿色)不亮;当高压三相都不带电时,装置高压带电指示灯 A、B、C 相全不亮,电磁闭锁输出为常闭点,闭锁解除指示灯亮。
注:① 配套高压传感器要求容值大于 100PF,如小于 100PF请告知,以便对装置进行相应的测试。
    ② 配套高压传感器到装置传感器线要求采用单芯屏蔽线,否则由此引起的装置高压带电部分干扰,公司概不负责。
    ③ 用户在对高压柜进行耐压测试时,请将装置所有接线端子断开,并将高压带电部分端子作短接处理,以免将装置损坏。
温湿度模拟控制功能
    可带1~2路温湿度控制;当环境湿度≥90%RH 时启动加热;湿度≤75%RH 时,退出加热。当环境温度≥40℃时 ,加热无条件退出;当环境温度≥50℃时,过热报警灯亮;加热器断线时有报警灯亮。
操作开关功能
    装置面板上设有合闸、分闸按钮(或分/合闸转换开关),远方/就地转换开关,储能开关,照明开关。
温湿度数字控制功能
    可带 1~2 路温湿度传感器及输出接点,可显示现场的温湿度数值,并且用户可根据需要自行设置加热/ 除湿输出的上下限。当环境温度≥50℃时,无条件停止加热,防止过热损伤。
    注:负载输出接加热器时,要求加热器功率必须大于100W。负载输出接风机时,装置不带断线报警功能。
智能防误提示功能
    当断路器位于试验位置与工作位置之间时,此时断路器处于合闸状态时,有“请分断路器”的语音提示,至操作者分闸操作后止,以防止操作者在断路器处于合闸状态时,误强行推进手车至工作位置。当断路器位于试验位置与工作位置之间时或处于工作位置时,如果接地开关误被强制合闸,有“请分接地开关”的语音提示,至操作者分闸操作止,以防止操作者误合接地开关。当上面两条误操作同时出现时,有“请分断路器、请分接地开关”的语音提示。
断路器带电分合次数记录功
    当断路器在正常工作时,因故障或人为误操作,使断路器在带负载情况下跳闸/分闸,会对断路器寿命产生很大影响。记录断路器带电分合次数值,便于给用户检修或更换断路器提供依据。
电参数测量功能
    可以监测三相电流与电压(精度 0.5 级)、有功功率、无功功率、功率因数、频率、有功电度(精度1.0 级)、无功电度(精度1.0 级)等电参数。
触头、电缆搭接头测温功能
    可在线测量触头、电缆搭接头温度, 量程:0℃~120℃,精度±2℃ 探头电池寿命正常使用可保证3年,设计寿命7年。
通讯功能
    RS485接口;MODBUS通讯规约。
技术参数
    环境温度: -10℃~65℃相对湿度: ≤95%RH 介质强度: ≥AC2000V  绝缘性能: ≥100MΩ 工作电源: DC220V、AC220V开孔尺寸:220mm×165mm(见图)抗电磁干扰性能:符合IEC255-22 的标准规定。

命名规则:
